Маршрутизатор (router, роутер). Сетевой коммутатор(свитч) ( network switch, switching hub, bridging hub) — устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети. В отличие от концентратора, который распространяет трафик от одного подключенного устройства ко всем остальным, коммутатор передаёт данные только непосредственно получателю, исключение составляет широковещательный трафик (на -адрес FF:FF:FF:FF:FF:FF) всем узлам сети. Это повышает производительность и безопасность сети, избавляя остальные сегменты сети от необходимости (и возможности) обрабатывать данные, которые им не предназначались. Принцип работы коммутатора. Коммутатор хранит в памяти таблицу коммутации (хранящуюся в ассоциативной памяти), в которой указывается соответствие MAC-адреса узла порту коммутатора.

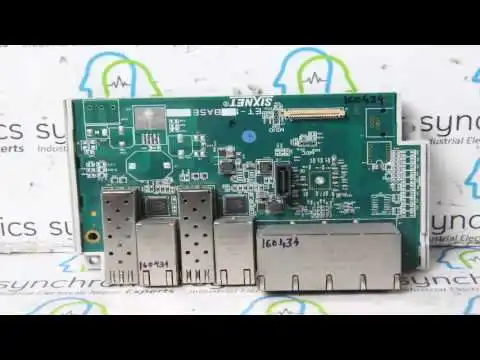

Ethernet Switches. Коммутаторы компании CNet - это комплексные устройства, разработанные для повышения скорости передачи данных в перегруженных локальных вычислительных сетях. Каждый порт обеспечивает выделенную ширину полосы пропускания для подключенного к нему устройства как в полудуплексном, так и в дуплексном режиме. Диспетчеризации по локальной сети Modbus или Ethernet. Переключатель под ключ (Key Switch) служит для перевода контроллера Twido Extreme.

При включении коммутатора эта таблица пуста, и он работает в режиме обучения. В этом режиме поступающие на какой-либо порт данные передаются на все остальные порты коммутатора. При этом коммутатор анализирует кадры (фреймы) и, определив MAC-адрес хоста-отправителя, заносит его в таблицу. Впоследствии, если на один из портов коммутатора поступит кадр, предназначенный для хоста, MAC-адрес которого уже есть в таблице, то этот кадр будет передан только через порт, указанный в таблице. Если MAC-адрес хоста-получателя не ассоциирован с каким-либо портом коммутатора, то кадр будет отправлен на все порты.

Со временем коммутатор строит полную таблицу для всех своих портов, и в результате трафик локализуется. Стоит отметить малую латентность (задержку) и высокую скорость пересылки на каждом порту интерфейса. Какие коммутаторы бывают? Неуправляемые коммутаторы - это простые автономные устройства, которые управляют передачей данных самостоятельно и не имеющие инструментов ручного управления. Такие коммутаторы получили наибольшее распространение в 'домашних' ЛВС и малых предприятиях, основным плюсом которых можно назвать низкую цену и автономную работу, без вмешательства человека.

Минусами у неуправляемых коммутаторов является отсутствие инструментов управления и малая внутренняя производительность. Поэтому в больших сетях предприятий неуправляемые коммутаторы использовать не разумно, так как администрирование такой сети требует огромных человеческих усилий и накладывает ряд существенных ограничений. Управляемые коммутаторы - это более продвинутые устройства, которые также работают в автоматическом режиме, но помимо этого имеют ручное управление. Ручное управление позволяет очень гибко настроить работу коммутатора и облегчить жизнь системного администратора.

Основным минусом управляемых коммутаторов является цена, которая зависит от возможностей самого коммутатора и его производительности. Абсолютно все коммутаторы можно разделить по уровням. Чем выше уровень, тем сложней устройство, а значит и дороже. Уровень коммутатора определяется слоем на котором он работает по сетевой модели.

Коммутатор 3 уровня (Layer 3). Сюда относятся все устройства, которые работают на 3 уровне сетевой модели OSI - сетевом уровне. Умеет управлять сетевыми протоколами: IPv4, IPv6, IPX, и т.д.

Коммутаторы 3 уровня целесообразнее отнести уже не к разряду коммутаторов, а к разряду маршрутизаторов, так как эти устройства уже полноценно могут маршрутизировать, проходящий трафик, между разными сетями. Коммутаторы 3 уровня полностью поддерживают все функции и стандарты коммутаторов 2 уровня. С сетевыми устройствами могут работать по IP-адресам. Коммутатор 3 уровня поддерживает установку различных соединений:, vpn и т.д. Коммутатор 4 уровня (Layer 4). Сюда относятся все устройства, которые работают на 4 уровне сетевой модели OSI - транспортном уровне. К таким устройствам относятся более продвинутые маршрутизаторы, которые умеют работать уже с приложениями.

Коммутаторы 4 уровня используют информацию, которая содержится в заголовках пакетов и относится к уровню 3 и 4 стека протоколов, такую как IP-адреса источника и приемника, биты SYN/FIN, отмечающие начало и конец прикладных сеансов, а также номера портов TCP/UDP для идентификации принадлежности трафика к различным приложениям. На основании этой информации, коммутаторы уровня 4 могут принимать интеллектуальные решения о перенаправлении трафика того или иного сеанса. Выбор switch (коммутатора). Пропускная способность и внутренняя пропускная способность.

Первая величина, называемая еще коммутационной матрицей - это максимальный объем трафика, который может быть пропущен через коммутатор в единицу времени. Вычисляется очень просто: кол-во портов х скорость порта х 2 (дуплекс). К примеру, 8-портовый гигабитный коммутатор имеет пропускную способность в 16 Гбит/сек.

Внутренняя пропускная способность обычно обозначается производителем и нужна только для сравнения с предыдущей величиной. Если заявленная внутренняя пропускная способность меньше максимальной - устройство будет плохо справляться с большими нагрузками, тормозить и зависать. Jumbo Frame- увеличенные пакеты. Поддержка Jumbo Frame актуальна для гигабитных сетей (скорость от 1 Гбит/сек и выше) - прирост производительности в некоторых случаях достигает 300 процентов.

Стоит помнить, что для использования этой технологии все устройства, между которыми необходимо взаимодействие, должны ее поддерживать. Jumbo Frame позволяет работать с пакетами большего размера, чем стандартный для сетей Ethernet. На обработку каждого пакета при приеме или передаче тратится определенное время. Если размер пакета станет больше, то для передачи блока данных понадобится меньше пакетов, и суммарное время, потраченное на обработку этих пакетов, тоже уменьшится. В результате при передаче больших объемов информации повышается общая производительность сети.

Защита от 'петель' (Loopback Detection) - функции и LBD. Особенно важны при выборе неуправляемых коммутаторов. В них обнаружить образовавшуюся петлю - закольцованный участок сети, причину многих глюков и зависаний - практически невозможно. LoopBack Detection автоматически блокирует порт, на котором произошло образование петли.

Протокол STP (IEEE 802.1d) и его более совершенные потомки - IEEE 802.1w, IEEE 802.1s - действуют немного иначе, оптимизируя сеть под древовидную структуру. Изначально в структуре предусмотрены запасные, закольцованные ветви.

По умолчанию они отключены, и коммутатор запускает их только тогда, когда происходит разрыв связи на какой-то основной линии. Под стекированием коммутаторов понимается объединение нескольких коммутаторов в одно логическое устройство. Стекирование целесообразно производить, когда в итоге требуется получить коммутатор с большим количеством портов (больше 48 портов). Различные производители коммутаторов используют свои фирменные технологии стекирования, к примеру, Cisco использует технологию стекирования StackWise (шина между коммутаторами 32 Гбит/сек) и StackWise Plus (шина между коммутаторами 64 Гбит/сек). При выборе коммутатора следует отдавать предпочтение устройствам поддерживающим стекирование, т.к. В будущем эта функция может оказаться полезной.

IGMP Snooping. Имеет смысл включать если вещание IPTV. Разработан для предотвращения широковещательной (broadcast) ретрансляции multicast трафика компьютерам-потребителям, которые явно не заявили о своей заинтересованности в нём.

Это позволяет коммутаторам исключать такой трафик из потоков, направляемых через порты, к которым не подключены его потребители, тем самым существенно снижая нагрузку на сеть. Однако при этом нагрузка на сам коммутатор не снижается, а повышается, поскольку такая фильтрация требует затрат памяти, NPU и CPU, в то время как простая ретрансляция по всем портам — операция 'дешёвая'. Storm Control (Управление широковещательным/однонаправленным штормом). Широковещательный шторм (англ. Broadcast storm) — передача большого количества широковещательных пакетов в сети, часто с последующим увеличением их количества. Может возникать, например, как следствие петель в сети на канальном уровне или из-за атак на сеть. Из-за широковещательного шторма нормальные данные в сети зачастую не могут передаваться.

Избежать возникновения широковещательных пакетов в сети практически невозможно, так как они используются многими служебными протоколами. На коммутаторах без защиты от широковещательного шторма его легко вызвать, просто соединив два порта патчкордом между собой. А 'однонаправленный шторм' это, например, различные атаки.

Пример такой атаки это отправка большого количества - запросов на широковещательный адрес, с адресом отправителя в пакете, который указывает на 'жертву' атаки. В результате все устройства в этом широковещательном сегменте начинают отвечать на ICMP-запрос на указанный адрес 'жертвы'. В обычной плоской сети (где только традиционные сервисы, не подразумевающие рассылок) реальный 'флуд' диагностируется по показателю в 100 Kbs).

Как работает? Storm control в каждую секунду измеряет количество бродкастов и, все что свыше, обрезает. Порт при этом продолжает работать для пересылки всего остального трафика. Другие функции:. Ethernet 802.3az (Green Ethernet). Обращайте внимание на наличие функций энергосбережения.

Некоторые производители, выпускают коммутаторы с регулировкой потребления электроэнергии. Например, умный свитч мониторит подключенные к нему устройства, и если в данный момент какое-то из них не работает, соответствующий порт переводится в 'спящий режим'. Суть Green Ethernet: сетевое устройство с поддержкой функции Green Ethernet периодически пингует свои порты (разъемы), и в случае если подключенное устройство не работает, то есть выключено или вообще не подключено, – порт отключается от питания. Помимо этого, специальное программное обеспечение определяет длину кабелей и в зависимости от их длины регулирует мощность сигнала. По заявлениям производителя, Green Ethernet позволяет сократить энергопотребление на величину от 45% до 80%. Модели замков из бумаги и картона своими руками.
